Les dejo aquí dos tipos de conexionado que hice para conectar mi aire acondicionado

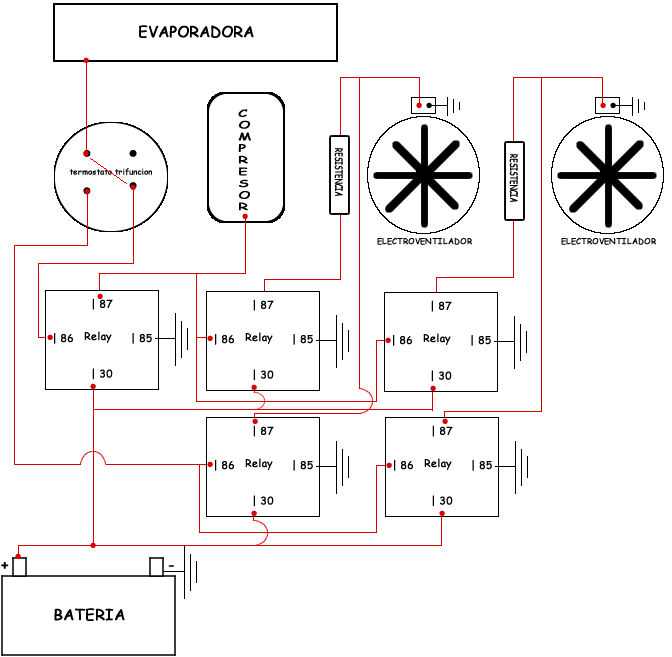

Este primero es con 5 relays (Relevadores) uno para el compresor de aire que hace masa con la carcasa y el positivo por el cable, (Algunos traen 2 cables positivo y negativo, no hacen masa por carcasa) 2 relays para cada electroventilador (Uno con una resistencia para que el electroventilador gire más lento y otro sin resistencia para que el ventilador gire al máximo)

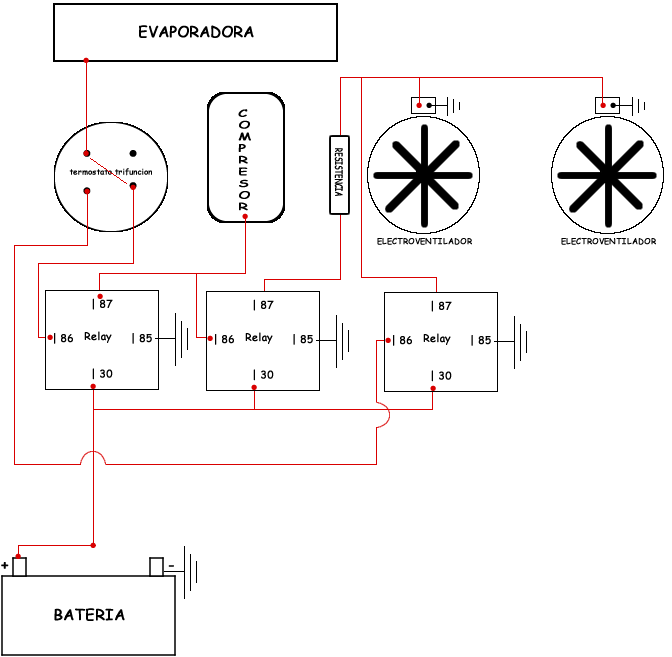

Luego tienen este conexionado que hice por si ponía un relay para los dos electroventiladores, en total 3 relays (Relevadores) uno para el compresor, uno para los dos electroventiladores sin resistencia y el último para los dos electroventiladores pero con resistencia
NOTAS MUY IMPORTANTE
1) Los conexionados utilizan un presostato trifunción que generalmente es: Menos de 2 bares de presión el compresor no acopla, a 16.7 bares prende la segunda velocidad de los electroventiladores y a 26 bares se desacopla el compresor por exceso de presión (Alta temperatura)
2) Los conexionados no tienen fusibles conectar a la salida de los relays si es necesario
3) Para el compresor de aire un relay de 30A estará más que bien para cualquier tipo de compresor
4) Los relay para los electroventiladores dependerán de que conexionado usarán si de 3 o 5 relays, y el consumo de los electroventiladores que tienen
Cualquier consulta lo comentan en este mismo tema y les responderé a todos, ya que para cada auto puede variar mucho
